В начале 1990-х гг. была разработана область эволюционных вычислений под названием генетическое программирование (ГП) [1, 2]. Его основной идеей было использование эволюционных алгоритмов для создания компьютерных программ. Для представления программ использовался язык программирования Лисп, в котором программы могут легко рассматриваться как структуры дерева. Поэтому вместо обычного использования двоичных последовательностей для отображения решения в ГП в качестве хромосом использовались деревья [2–4].

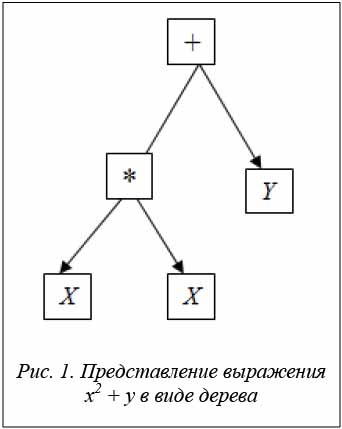

Деревья в ГП составлены из узлов двух типов – узлов функций и узлов терминалов. Узлы функций – внутренние вершины дерева, обычно они соответствуют арифметическим операциям (+, –, *, \, % и т.д.), математическим функциям (синус, косинус, тангенс, логарифм и т.д.), булевским функциям (и, или, не и т.д.), условным операторам (если ... тогда ... иначе), операторам циклов (до тех пор ... пока), любой другой функции из предметной области задачи [2, 5]. Терминалы – листья дерева, соответствующие либо переменной данной области задачи, либо постоянной. Например, выражение x2 + у может быть представлено деревом (рис. 1).

Процесс восстановления дерева по польскому выражению достаточно прост. Слева направо последовательно просматривается польское выражение и отыскиваются буквы типа •, соответствующие внутренним вершинам. Каждая внутренняя вершина объединяет два ближайших подграфа, сформированных на предыдущих шагах и расположенных в польской записи слева от знака •. С помощью скобок покажем подграфы, образованные при просмотре польского выражения слева направо:

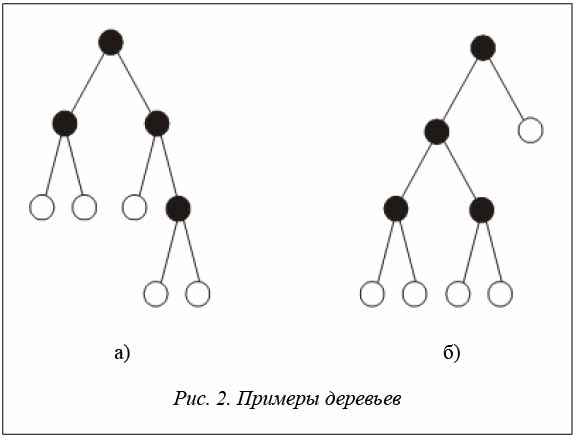

{(O O ·) [(O O ·) O ·] ·} и {[(O O ·) (O O ·) ·] O ·}.

Отметим основные свойства польского выражения, выполнение которых необходимо, чтобы ему соответствовало бинарное дерево.

Обозначим через n_o число элементов польского выражения типа O, а через n_· – число элементов типа •. Для дерева всегда выполняется равенство n_o = n_· + 1.

Если в польском выражении провести справа от знака • сечение, то слева от сечения число знаков O больше числа знаков •, по крайней мере, на единицу: n_o – n_· ≥ 1. Первый знак • в польском выражении (при просмотре слева направо) может появиться только после двух знаков O.

Пронумеруем позиции между знаками O:

OO 1 O 2 O 3 O 4 … O n_o – 1.

Максимальное число знаков ·, которое может появиться в i-й позиции, равно номеру позиции –i. Напомним, что общее число n_· = n_o – 1.

Если польское выражение обладает вышеперечисленными свойствами, то ему соответствует бинарное дерево.

Рассмотрим структуру и принципы кодирования и декодирования хромосомы для представления польского выражения [3].

Хромосома H имеет вид H = {g_i | i = 1, 2,…, n_·}.

Используем строку с n_o знаками O в качестве опорного множества для построения польского выражения при декодировании хромосомы.

Число генов в хромосоме равно n_·, то есть числу знаков •. Значение Z(g_i) гена g_i колеблется в пределах от i до n_·, то естьi £ Z(g_i) £ n_·. Значение гена указывает номер позиции между знаками O опорного множества, в которую необходимо поместить знак •. Декодирование хромосом, то есть построение польской записи, осуществляется следующим способом. Формируется базовое множество символов O мощностью n_o = n_· + 1 и определяется n_· позиций, расположенных между символами O для помещения в них символов •. Затем последовательно выбираются гены, определяются задаваемые ими номера позиций, в которые и помещаются знаки •.

Например, пусть для n_· = 4 имеется хромосомаH = <4, 2, 2, 4>. Это значит, что число n _o = 5, а число позиций – 4. Два знака • назначаются во вторую позицию, а два знака • – в четвертую. Польское выражение, соответствующее хромосоме, имеет вид

O O O • • O O • •.

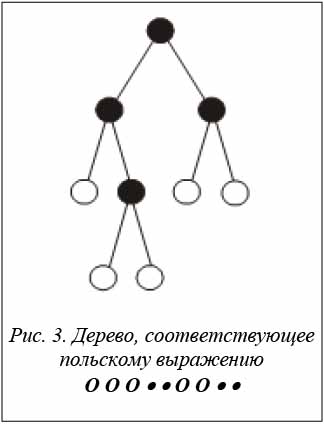

Дерево, соответствующее данному польскому выражению, представлено на рисунке 3.

Рассмотрим теперь структуру и принципы формирования линейной записи для иерархического дерева без ограничений на локальную степень внутренних вершин. Запись представляет собой набор элементов A = {a_i | i = 1, 2, …, l}, где l – число вершин дерева. Причем n элементов a_iA_o соответствуют листьям дерева, а m элементов a_iA_v соответствуют внутренним вершинам n-арного дерева разрезов:

Формирование дерева в соответствии с древовидной записью осуществляется на основе иерархического подхода при просмотре записи слева направо, начиная с первого элемента.

Вершина x_i в соответствии с записью расположена слева от x_j, если в записи элемент a_i расположен левее a_j. Древовидная запись организована так, что каждая внутренняя вершина x_i, с одной стороны, является корнем некоторого поддерева для вершин, расположенных слева от x_i, а с другой – может быть дочерней вершиной для некоторой внутренней вершины, расположенной в соответствии с записью справа от x_i. Последнему элементу a_n списка A соответствует вершина x_l, являющаяся корнем всего дерева.

Значением элемента a_iA_v, соответствующего внутренней вершине x_i, является число поддеревьев, корни которых – дочерние вершины x_i. Описания поддеревьев расположены в линейной записи непосредственно слева от a_i. Если a_iA_o, то a_i = 0, то есть x_i является листом дерева.

Рассмотрим запись 0,0,0,3,0,0,2,0,0,2,0,0,0,2,3,3. Выделим с помощью скобок иерархически вложенные друг в друга поддеревья, образованные при просмотре записи слева направо: ((0,0,0,3),(0,0,2),((0,0,2),0,(0,0,2),3),3).

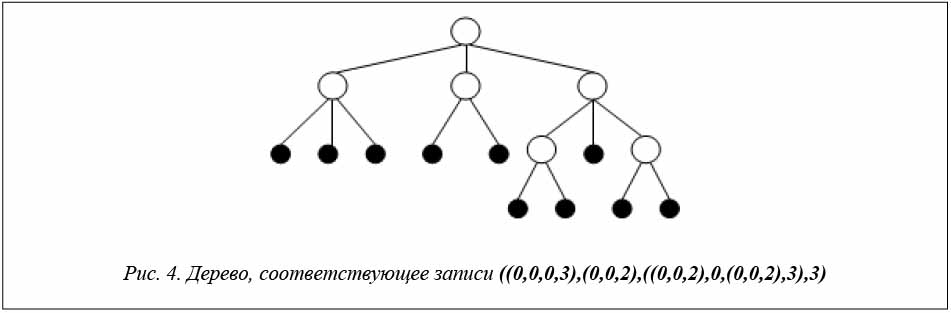

Соответствующее дерево представлено на рисунке 4.

Запись дерева обладает следующими свойствами:

- число элементов a_i записи с нулевым значением равно числу листьев дерева;

- число элементов a_i записи с ненулевым значением колеблется от 1 до n – 1;

- значение любого элемента a_iA_v, соответствующего внутренней вершине x_i, равно или больше
2 (a_i ≥ 2), так как при разбиении любая внутренняя вершина связана минимум с двумя дочерними вершинами;

- a₁ и a₂ всегда равны нулю;

- между номером позиции k и значениями элементов, расположенных в позициях с 1-й по k-ю, существует зависимость

то есть сумма значений элементов, расположенных в позициях с 1-й по k-ю, меньше числа позиций k;

- для записи A = {a_i | i = 1, 2, …, l} существует зависимость

Если запись удовлетворяет перечисленным свойствам, то она является древовидной и ей соответствует некоторое дерево.

Структура и принципы кодирования хромосомы для представления древовидной записи разработаны с учетом вышеперечисленных свойств.

Будем использовать множество элементов a_i с нулевым значением в качестве опорного множества
для построения древовидной записи при декодировании хромосомы.

Расположим между этими элементами множество позиций:

0 0 1 0 2 0 3 … n – 2 0 n – 1.

Если число элементов a_iA_o равно n, то число позиций равно n – 1 . В каждую позицию может быть помещено несколько элементов с ненулевыми значениями, но при этом должны быть соблюдены вышеперечисленные свойства.

Хромосома имеет вид Н = {g_i | i =1, 2, …, n – 1}.

Число генов в хромосоме равно n – 1, где n – число листьев дерева. Ген g_i может принимать значение в интервале от i до n – 1, кроме того, ген может быть либо помеченным, либо нет. Значение гена указывает номер позиции. Возможны два варианта действий. Если ген не помечен, то в позицию, соответствующую значению гена, к ненулевым элементам последним справа записывается элемент со значением, равным 2. Если же ген помечен, то в соответствующей позиции значение последнего справа ненулевого элемента увеличивается на единицу, а при отсутствии в позиции ненулевых элементов в нее записывается элемент со значением, равным 2. Метки хромосом задаются вектором M = {m_i | i = 1, 2, …, n – 1}. m_i = 1, если ген g_i помечен; m_i = 0, если ген g_i не помечен. Таким образом, древовидная запись кодируется парой хромосом. Для разметки листьев дерева используется третья хромосома R = {r_i | i = 1, 2, …, n}. Пример: пусть задана пара хромосом

Н = {2,2,4,6,9,9,9,9,9};

M = {0,1,0,0,0,0,1,0,1}.

Поскольку число генов в хромосоме Н равно 9, число нулевых элементов в древовидной записи
равно 10. После декодирования пары хромосом H и M полученная древовидная запись имеет вид ((0,0,0,3),(0,0,2),((0,0,2),0,(0,0,2),3),3), а соответствующее ей дерево представлено на рисунке 4.

Предложенные структуры хромосом имеют линейную пространственную сложность.

Разметка множества вершин дерева кодируется двумя хромосомами: H1 содержит информацию
о разметке листьев дерева, H2 – о разметке внутренних вершин дерева.

Если допускается повторение меток, то значением гена в H1 или H2 является метка, которой помечается соответствующая вершина дерева.

Для случая неповторяющихся меток разработаны структура и принципы кодирования хромосом, обладающих свойством гомологичности.

Пусть n – число вершин. Хромосома H1 имеет вид H 1 = <g_1, g_{2 , ...,} g_n-1 >. В результате декодирования строится вектор R, задающий разметку вершин.

Каждый ген g_i может принимать значение в интервале от 1 до (n + 1 – i). Например, для

Декодирование хромосомы H1 производится следующим образом. Пусть для n = 8 имеется хромосома H1 = <3,5,3,4,4,2,2> и пусть имеется опорный вектор B¹ = <a,b,c,d,e,f,g, h>, число элементов которого равно n. Рассматриваем по порядку гены хромосомы, в соответствии с их значениями выбираем элементы в опорном векторе и записываем их в порядке выборки в вектор R.

Значение g₁ = 3. Выбираем в B¹ элемент b¹_j (j = g₁ = 3, b¹ ₃ = c) и записываем его на первое место формируемого вектора R, то есть r₁ = b¹₃ = с.

Удаляем элемент b¹₃ из B¹ и получаем вектор B² = <a,b,d,e,f,g,h>, содержащий 7 элементов. Следующим выбирается g ₂, g₂ = 5. Отыскиваем элемент b²₅ вектора B²:b²₅ = f. Следовательно, r₂ = f. Удаляем
из B² элемент b²₅, получаем вектор B³ = <a, b,d,e,g,h>. Далее:

g ₃ = 3, b³₃ = d, r₃ = d, B⁴ = < a,b,e,g,h>; g₄ = 4, b⁴₄ = g, r₄ = g, B⁵ = < a,b,e,h>;

g ₅ = 4, b⁵₄ = h, r₅ = h, B⁶ = <a,b,e>; g₆ = 2, b⁶₂ = b, r₆ = b, B⁷ = <a,e>;

g ₇ = 5, b⁷₂ = e, r ₇ = e, B⁸ = <a >, r₈ = b⁸₁ = a.

В итоге получаем вектор <c,f,d,g,h,b ,e,a>, задающий разметку множества вершин.

Генетические операторы. Основными генетическими операторами являются кроссинговер и мутация [1, 2, 8].

У описанной выше структуры хромосом гены, расположенные в одних и тех же локусах, являются гомологичными. Реализация кроссинговера осуществляется следующим образом [4–6].

У предварительно выбранной родительской пары хромосом (на основе использования принципа рулетки) последовательно просматриваются гомологичные пары генов, и с вероятностью P_k осуществляется обмен генами. При таком подходе степень модификации родительских хромосом определяется значением параметра Р_К.

Суть оператора мутации в произвольном изменении значений генов. Реализация оператора мутации осуществляется следующим образом. Последовательно просматриваются хромосомы, и с вероятностью Р_{М 1} они подвергаются мутации. Если хромосома мутирует, то последовательно просматриваются локусы хромосомы и с вероятностью Р_М2 осуществляется мутация гена в рассматриваемом локусе. Мутация заключается в принятии геном случайного значения из заданного диапазона значений для гена в данном локусе [4–6].

Представление решения в виде набора хромосом дает возможность использовать оператор комбинирования набором хромосом в одном решении, что является приближением к естественной эволюции.

С другой стороны, представление решения набором из n хромосом дает возможность организации поиска решений в различных постановках, оставляя отдельные виды хромосом неизменными в процессе генетического поиска [11].

Очевидно, что фиксация отдельных хромосом в некоторой постановке приводит к сужению пространства поиска, и при этом возможна потеря оптимальных решений. В этой связи представляется целесообразным комбинирование отдельными постановками при поиске оптимального решения [10, 11].

В общем случае возможны три подхода к комбинированию постановок: последовательный, параллельный и параллельно-последовательный.

При последовательном подходе на каждом i-м этапе осуществляется генетический поиск путем модификации хромосом, входящих в заданный для этого этапа набор NH_i модифицируемых типов хромосом. Это означает, что в полном объеме используется кроссинговер К1, заключающийся в комбинировании наборов хромосом, входящих в решение, а кроссинговер К2 и мутация применяются только к тем хромосомам, которые входят в набор типов модифицируемых хромосом.

Приведем комбинацию, при которой в наборы входят по одному типу хромосом:NH₁ = {H1}, NH₂ =
= {H2}, NH₃ = { H3}. В набор могут входить от одного до четырех типов хромосом. На первом этапе в качестве исходной служит популяция П_и. На втором – популяция П₁, сформированная после отработки первого этапа, и т.д. Отметим возможность циклического повторения этапов.

При параллельном поиске производится распараллеливание процесса генетического поиска.

Вначале формируется исходная популяция. Для каждой параллельной ветви задается набор NH_i типов хромосом, подвергающихся модификации. Затем на первом шаге на базе этой исходной популяции
на каждой параллельной ветви осуществляется генетический поиск путем модификации хромосом, входящих в соответствующий набор типов модификаций хромосом.

После некоторого числа генераций (поколений) осуществляется случайное или направленное перемещение хромосом между любыми популяциями П ₁–П₃, сформированными на данный момент на параллельных ветвях. После этого на втором шаге модифицированные популяции П₁₀–П₃₀ вновь подвергаются обработке генетическими процедурами на параллельных ветвях. Число шагов является управляющим параметром [8, 10, 11].

При параллельно-последовательном подходе на каждой параллельной ветви реализуется последовательная комбинация постановок.

Как видно из алгоритмов, реализующих операторы кроссинговера и мутации, оценка их временной сложности на итерации имеет вид O(n).

Заключение . Рассмотренные в работе новые принципы и способы кодирования и декодирования хромосом для представления деревьев исключают некорректные решения, отличаются простотой и линейными оценками временной и пространственной сложности, что упрощает использование генетических операторов и позволяет использовать модификации генетических операторов, близких к естественным.

Многохромосомные представления решений позволили создать иерархические структуры генетических операторов, что дает возможность организовать целенаправленный поиск.

Предложенные процедуры кодирования и декодирования повышают целенаправленность поиска, включают процедуры улучшения решения и обеспечивают более высокую вероятность локализации глобального экстремума задачи. В среднем это позволяет повысить на 2–4 % качество решения.

Работа выполнена при финансовой поддержке гранта РФФИ № 17-07-00997.
