Современная СБИС может содержать десятки миллионов транзисторов, поэтому в связи с ограниченными возможностями вычислительных средств (память, скорость) не может быть спроектирована топология всей схемы в целом. Нормальным является разбиение схемы группированием компонентов в блоки. В результате разбиения формируется множество блоков и соединений между ними. В очень больших схемах используется иерархическая структура разбиения [1, 2].

Задачи разбиения можно разделить на два класса [3]:

– задачи, в которых осуществляется разбиение схемы на блоки с учетом конструктивных факторов, таких как размер блоков, число блоков и соединений между блоками, число внешних выводов у блоков
и т.д.;

– задачи, в которых, помимо конструктивных факторов, существенны и функциональные характеристики блоков.

В данной работе рассматривается метод решения наиболее распространенных задач первого класса.

Существующие алгоритмы разбиения делятся на два класса: конструктивные и итеративные [4, 5].

Входными данными для конструктивных алгоритмов являются компоненты и связи между ними, выходными – разбиение схемы на блоки, полученное, как правило, путем последовательного распределения компонентов по блокам. Алгоритмы этого класса отличаются, с одной стороны, относительным быстродействием, а с другой – низким качеством решений.

В качестве исходных данных итеративные алгоритмы дополнительно используют некоторое начальное разбиение схемы. На каждой итерации осуществляется переход к новому разбиению (решению).
Изменение разбиения осуществляется с помощью групповых или парных перестановок между блоками. Суть итерационного алгоритма – поиск в пространстве решений решения (разбиения) с лучшими показателями качества. Отметим, что в качестве начального разбиения итеративный алгоритм может использовать либо случайное разбиение, либо разбиение, полученное в результате работы конструктивного алгоритма.

В свою очередь, итеративные алгоритмы делятся на детерминированные и вероятностные [3, 4].

В детерминированных алгоритмах изменение разбиения (решения) реализуется на основе четкой
детерминированной зависимости от изменяемого решения. Недостатком является частое попадание в локальный оптимум (локальную яму).

В вероятностных алгоритмах переход к новому решению осуществляется случайным образом. Недостатком алгоритмов, реализующих чисто случайный поиск, является значительная трудоемкость.

Дальнейшим совершенствованием алгоритмов случайного поиска является разработка методов, основанных на моделировании естественных процессов. К ним относятся методы моделирования отжига, метод эволюционного моделирования, генетической адаптации, биоинспирированные алгоритмы [6–11].

Все эти методы относятся к классу методов случайного направленного поиска и имеют существенные отличия. К недостаткам относится то, что они все же в большей степени реализуют стратегии «слепого» поиска, что увеличивает объем просматриваемого пространства решений.

Особый интерес представляет поисковая адаптация, основанная на использовании обучающихся автоматов, моделирующих поведение объекта адаптации в среде. Трудности использования такого подхода связаны прежде всего с проблемой представления исходной формулировки задачи в виде адаптивной системы. Достоинствами являются повышенная целенаправленность и сходимость алгоритма [12].

В работе используется представление задачи разбиения в виде адаптивной системы, основными компонентами которой являются среда (объект оптимизации) и вероятностный автомат, помещенный в эту среду и реализующий алгоритм поиска [12, 13].

Постановка задачи разбиения

Большинство разработанных к настоящему времени алгоритмов разбиения используют в качестве модели схемы граф или гиперграф [1, 2]. Существенным недостатком при использовании графа в качестве модели схемы является наличие неоднозначности, так как одной цепи соответствует набор деревьев, построенных на связываемых этой цепью вершинах.

Задача разбиения гиперграфа с взвешенными вершинами и ребрами формулируется следующим образом.

Дан гиперграф H = (X, E), где  X = {x_i | i=1, 2, …,n} – множество вершин, а – множество ребер (каждое ребро – подмножество связываемых им вершин). Вес вершин задается множеством 1, 2, …,n}, а вес ребер – множеством 1, 2, …,n}. Необходимо сформировать К узлов, то есть множество X разбить на К непустых и непересекающихся подмножеств  (рис. 1). На формируемые узлы накладываются ограничения. С помощью вектора P = {p_v | v=1, 2, …,k} задается максимально допустимый суммарный вес вершин, назначенных в v-й узел, а с помощью вектора N ={n_v | v=1, 2, …,k} – максимально допустимое число вершин, назначенных в v-й узел.

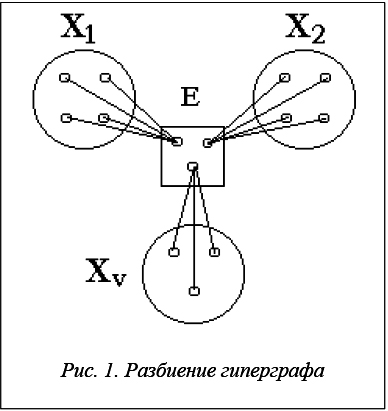

Ограничения на вместимость имеют вид:

Выражение (1) является ограничением на максимальный вес узла, а выражение (2) – на максимальное число вершин в узле.

Иногда задано допустимое число выводов _max для узлов. Ограничение для узлов на число выводов v имеет вид:

          (3)

E_v – множество ребер, связывающих множество вершин Xv с вершинами остальных узлов.

Основным критерием является F₁ – суммарная стоимость ребер в разрезе.

                              (4)

– множество ребер в разрезе.

Вторым часто используемым критерием является F2 – суммарное число выводов.

                                                   (5)

Возможно использование критерия F, являющегося аддитивной сверткой критериев F₁ и F₂:

F = k ₁ × F ₁ + k ₂ × F _2.

Задачу разбиения гиперграфа H = (X, E) со взвешенными вершинами и ребрами сведем к задаче о назначении множества гиперребер Е в К узлов при выполнении следующих условий: каждое гиперребро может быть назначено только в один узел, а стоимость вершин, назначенных в узел z_v, не должна превышать наперед заданную величину p_v. Будем считать, что гиперребро e_j назначено в узел z_v, если все множество составляющих его вершин назначено в этот узел.

Введем булевы переменные:

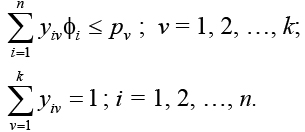

Согласно описанным условиям, должны выполняться следующие ограничения:

Цель оптимизации – минимизация стоимости связей между узлами, или, что одно и то же, максимизация стоимости гиперребер, полностью размещенных в узлах. Целевая функция примет вид:

максимизировать

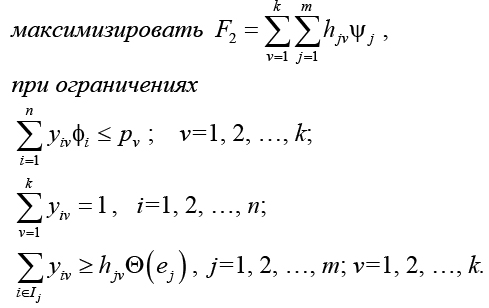

Установим связь между переменными hjv и yiv с помощью следующей группы ограничений:

где – мощность множества e_j, то есть .

Действительно, при некотором опорном плане, то есть пробном назначении гиперребер в узлы, в соответствии с этой группой ограничений все составляющие эти ребра вершины будут также назначены в те же узлы. Таким образом, задача разбиения гиперграфа со взвешенными вершинами и ребрами по критерию минимальной стоимости связей между узлами формулируется следующим образом:

Число ограничений D = (m + 1) × k + n.

Для построения математической модели задачи разбиения гиперграфа с взвешенными вершинами и ребрами по критерию минимума числа выводов формируемых узлов введем булеву переменную q_jv:

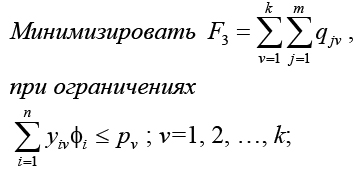

Целью задачи является отыскание минимума функции

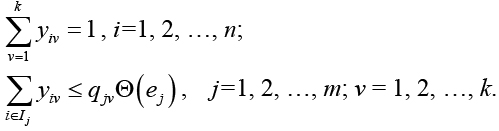

Установим связь между переменными q_jv и y_iv с помощью следующей группы ограничений:

где – мощность множества e_j, то есть .

Действительно, при некотором опорном плане в соответствии с этой группой ограничений q_jv = 0 только в том случае, когда ни одна из вершин, входящих в состав гиперребра e_j, не назначена в узел z_v.

Задача разбиения гиперграфа с взвешенными вершинами и ребрами по критерию минимума числа выводов формируемых узлов формулируется следующим образом:

Число ограничений D = (m + 1) × k + n.

Механизмы кооперативного поведения агентов для решения задачи разбиения

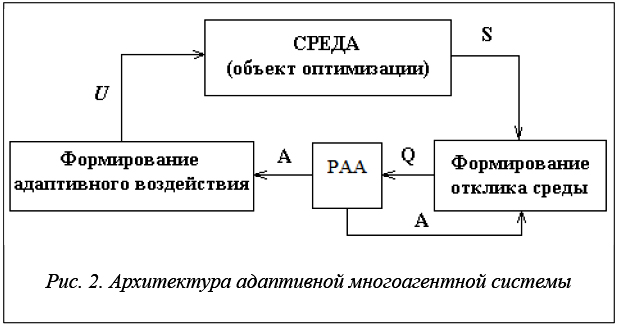

Исходная формулировка задачи представляется в виде адаптивной многоагентной системы, работа которой основана на идеях коллективного поведения объектов адаптации.

В качестве агента (элементарного объекта адаптации) рассматривается вершина Коллектив агентов (их совокупность) соответствует объекту оптимизации (ОО). Кооперативное поведение агентов для решения общей задачи предполагает согласование действий в процессе решения задачи.

Работу адаптивной многоагентной системы можно представить как функционирование некоторого роя вероятностных автоматов адаптации (АА), действующего в случайной среде функционирования [13, 14]. Под средой функционирования понимается объект управления (ОО). Функции управляющего устройства агента x_i реализуются АА a_i, состояние которого А_i изменяется в соответствии с откликом среды функционирования Q.

В рассматриваемом случае в качестве ОО (среды функционирования) рассматривается гиперграф, разбитый на К узлов. Состояние среды функционирования оценивается вектором S = {s_i | i = 1, 2, …, n}, где s_i – номер узла, в который помещена вершина x_i. В основе работы адаптивной многоагентной системы лежит ситуационная кооперация между агентами, когда решение о совместных действиях принимается агентами на каждом такте работы на основе анализа состояния S среды функционирования и наличия у агентов условий для кооперации. Компонента управления (АА a_i) агентом x_i определяет элементарные действия агента для различных состояний среды функционирования.

На каждом такте работы адаптивной многоагентной системы в соответствии с состояниями А роя автоматов адаптации (РАА) формируется управляющее воздействие U, приводящее к изменению состояния S среды функционирования и показателя F(S) (рис. 2).

Q является откликом среды на реализацию управляющего воздействия U . Под действием Q автоматы переходят в новое состояние и вырабатывают новые значения А.

Пусть P={S_i | i = 1, 2, …} – пространство возможных состояний среды функционирования (возможных решений задачи разбиения).

Предлагаемый алгоритм разбиения является алгоритмом случайного поиска в пространстве состояний – Р. Алгоритм случайного поиска представляется в виде коллектива вероятностных автоматов, адаптация которых производится путем введения самообучения в процессе их функционирования [14].

Пусть объект оптимизации (среда функционирования) находится в некотором состоянии S_j, то есть заданы разбиение Х и, соответственно, распределение вершин x_i по узлам.

Пусть p_i⁺ – число гиперребер, связывающих с вершинами – число гиперребер, связывающих с вершинами – локальная степень вершины x_i.

Локальная цель агента (объекта адаптации x _i) – достижение такого состояния (то есть такого распределения x_i), при котором его оценка = 0. Другими словами, в процессе адаптации минимизируется .

Глобальная цель многоагентной системы (коллектива объектов адаптации) заключается в достижении такого состояния S (то есть такого распределения вершин по узлам), при котором

Для реализации механизма адаптации каждому агенту x_i Î X сопоставляется АА a_i, моделирующий поведение объекта адаптации в среде функционирования [14]. АА имеет две группы состояний: C ₁ = {c_1i | i = 1, 2, …, g} и C₂={c₂₁}, соответствующие альтернативам А₁ и А₂ поведения агента в среде функционирования. А₁ – остаться в том же узле, А ₂ – выход из узла и перераспределение. Таким образом, выходной алфавит автомата – А = {А₁, А₂}. Входной алфавит – Q = {+, –} включает возможные отклики среды функционирования – «поощрение» (+) и «наказание» (–).

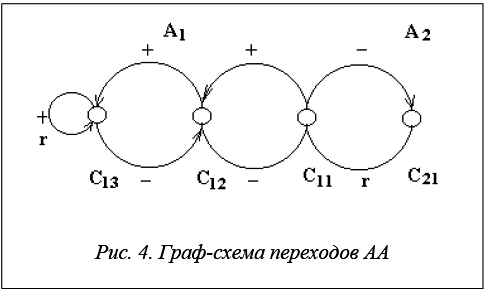

Граф-схема переходов АА показана на рисунке 4.

Отклик среды для АА a_i в соответствии с состоянием среды и объекта адаптации формируется следующим образом.

Если , то всегда вырабатывается сигнал «наказание» (–).

Если , то с вероятностью  вырабатывается сигнал «наказание» (–); а с вероятностью  вырабатывается сигнал «поощрение» (+).

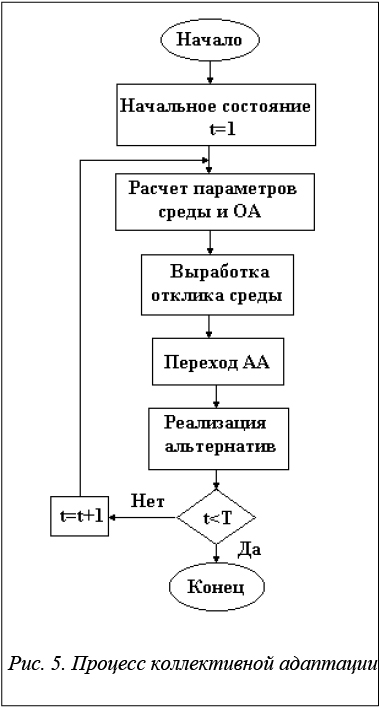

На каждой итерации работы адаптивной системы процесс коллективной адаптации осуществляется за четыре такта (рис. 5).

На первом такте в соответствии с состоянием среды для каждого объекта адаптации рассчитываются параметры и .

На втором такте для каждого автомата адаптации a_i = Г( x_i) вырабатывается отклик среды q_i: сигнал «поощрение» (+) или «наказание» (–).

На третьем такте в каждом автомате адаптации a_i под действием подаваемого на его вход отклика q_i осуществляется переход в новое состояние.

На четвертом такте реализуется альтернатива в соответствии с выходами АА. Объект оптимизации после реализации альтернатив переходит в новое состояние, для которого рассчитывается показатель F(S) . Состояние с лучшим значением F(S) запоминается.

Рассмотрим процесс реализации для объектов адаптации альтернативы А ₂ – выход из узла и перераспределение.
Из всех подмножеств X_v удаляются вершины x_i, для которых реализуется альтернатива А₂. Все такие вершины объединяются в множество R = {R_v |v = 1, 2, …, k}, гдеR_v – множество вершин, удаленных из X_v.

Процесс переназначения вершин осуществляется последовательно. На каждом шаге случайным образом (равновероятно) выбирается вершина . Для нее определяется множество доступных узлов. Узел X_v является доступным, если после назначения в него x_i допустимый вес p_v или допустимое число вершин n_v не будут перекрыты.

Обозначим через r_i^v число гиперребер, связывающих выбранную x_i с доступным узлом X_v.

– число связей x_i c доступными узлами.

Пусть w – число доступных узлов.

Назначение x_i в один из доступных узлов осуществляется вероятностным способом.

Вероятность назначения x_i в недоступный узел равна нулю.

Вероятность попадания x_i в один из доступных узлов X_v пропорциональна числу связей x_i с X_v и определяется как

где P_i – распределение вероятности назначения для x_i; P_i – рассчитывается только для выбранной для переназначения x_i. С помощью параметра d осуществляется управление распределением вероятностей для x_i.

В работе используется подход, имеющий сходство с методом моделирования отжига.

Параметр вычисляется по формуле

– номер итерации.

где – управляющие параметры, задаваемые заранее (выбираемые из эвристических соображений). имеет максимальное значение на первой итерации работы адаптивной системы. Последовательно уменьшаясь, приобретает минимальное значение на итерации Т₀ и после этого не меняется. В процессе переназначения множества R на итерации t параметр не меняется. Чем больше , тем более близким (равновероятным) становятся значения . Другими словами, на первых итерациях переназначаемые элементы имеют большую степень свободы и меньшую степень зависимости от p_i^v и поэтому элемент x_i может попасть в узел, с которым он не связан. После выполнения T итераций, если при переназначении x_i имеет связи с доступными узлами, то вероятность попадания x_i в доступный узел, с которым нет связей, близка к нулю.

Отметим, что не может быть равной нулю (а следовательно, и a₀ ), ибо возможна ситуация в процессе переназначения R, когда будет выбрана такая вершина x_i, что для всех доступных узлов .

Такой подход к расчету распределения вероятности назначения вершины создает условия для выхода из локальных оптимумов.

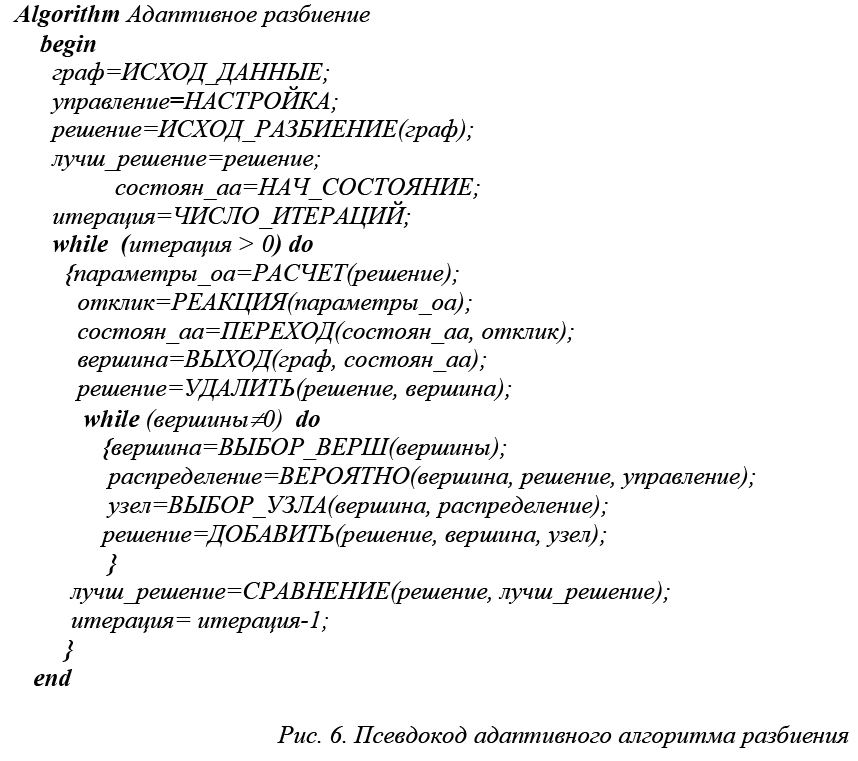

На рисунке 6 представлен псевдокод адаптивного алгоритма разбиения.

Процедурой ИСХОД_ДАННЫЕ формируется массив граф, в котором хранятся исходные данные, описывающие задачу. Массив управление, сформированный процедурой НАСТРОЙКА, хранит значения управляющих параметров: число итераций, число набросов, , g – глубина памяти АА и т.п.

Процедурой ИСХОД_РАЗБИЕНИЕ(граф) формируется случайным образом начальное состояние среды S, то есть начальное разбиение гиперграфа – решение. Это решение на данный момент считается лучшим и заносится в массив лучш_решение.

С помощью процедуры НАЧ_СОСТОЯНИЕ все АА переводятся в состояние C_n. Состояние АА заносится в массив состоян_аа . Затем выполняется заданное число итераций. С помощью процедурыРАСЧЕТ(решение) рассчитываются параметры и  объектов адаптации, которые заносятся в массив параметры_оа.

Процедурой РЕАКЦИЯ(параметры_оа) формируется массивотклик со значениями откликов среды для каждого автомата адаптации a_i.

Процедурой ПЕРЕХОД(состоян_аа, отклик) автоматы адаптации переходят в новые состояния, которые фиксируются в массиве состоян_аа.

Затем процедурой ВЫХОД(граф, состоян_аа) формируется массив вершины, в который включаются вершины, для которых реализуется альтернатива А₂.

Процедурой УДАЛИТЬ(решение, вершина) полное решение задачи заменяется частичным путем удаления из узлов X_v перераспределяемых вершин R.

После этого выполняется этап переназначения множества вершин R.

Процедурой ВЫБОР_ВЕРШ(вершины) выбирается случайным образомвершина. Для выбранной вершины процедурой ВЕРОЯТНО(вершина, решение, управление) формируется массив распределения вероятности переназначения – распределение.

Процедура ВЫБОР_УЗЛА(вершина, распределение) выбирает узел для назначения вершины.

Процедурой ДОБАВИТЬ(решение, вершина, узел) частичное решение уточняется путем размещения выбранной вершины в выбранный узел. После назначения всех вершин множества R массив решение вновь будет хранить полное решение задачи разбиения.

Если полученное решение имеет лучшую оценку F(S), то процедурой СРАВНЕНИЕ(решение, лучш_решение), оно заносится в массив лучш_решение.

Отметим, что не может быть равной нулю (а следовательно, и a₀ ), ибо возможна ситуация, когда для некоторой при выборе узла окажется, что для всех доступных узлов значения , а отсюда вытекает неопределенность значения p_i^v.

Экспериментальные исследования

При создании программы использовался пакет Visual Studio 2005 для 32-разрядных ОС семейства Windows 9x, а отладка, тестирование и эксперименты поводились на IBM совместимом компьютере с процессором AMD Athlon-64 3000+ и оперативной памятью 512 MB DIMM PC-3200.

Для проведения экспериментов была использована процедура синтеза контрольных примеров с известным оптимумом F_опт по аналогии с известным методом BEKU (Partitioning Examples with Tight Upper Bound of Optimal Solution) [15].

Исследованию подвергались примеры, содержащие до 1 000 вершин. Эксперименты показали, что временная сложность алгоритма на одной итерации имеет оценку О(n), где n – число вершин в гиперграфе.

Наилучшие результаты адаптивный алгоритм показал при следующих значениях управляющих параметров: g (глубина памяти) – 2; Т (число итераций) – 300;

Тестирование производилось на бенчмарках 19s, PrimGA1, PrimGA2. По сравнению с существующими алгоритмами достигнуто улучшение результатов на 5–9 %.

В среднем запуск программы со случайными начальными разбиениями обеспечивает нахождение решения, отличающегося от оптимального менее чем на 0,05 %, пяти запусков программы со случайными начальными разбиениями было достаточно для нахождения глобального оптимума.
